Différents types de boucles

Les boucles les plus simples sont des boucles périmètriques qui ceinturent une pièce ou une zone délimitée.

Les boucles simples périmètriques ne sont pas utilisables :

• Quand les surfaces à couvrir sont trop importantes ou avec certaines formes irrégulière
• Quand les perturbations dues à la présence de métal ne sont plus négligeables
• Quand des boucles avoisinantes sont susceptibles d'interférer entre elles
• Quand il y a besoin de confidentialité

• Des boucles en "8"
• Des systèmes phasés de boucles en épingles à FAIBLE débordement
• Des systèmes phasés de boucles en épingles à ULTRA FAIBLE débordement
• L'ajout de spires d'annulation

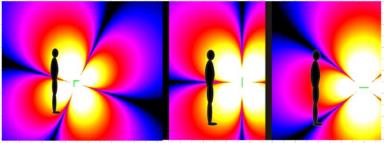

Boucle périmètrique Une boucle périmètrique est le plus simple des systèmes de boucle La boucle est alimentée par un seul amplificateur. Il est impératif d'installer une telle boucle à une hauteur convenable, en fonction de sa taille Ce type de boucle rayonne très largement dans les trois dimensions. Ces boucles peuvent interférer avec d'autres boucles du voisinage. Ces boucles n'offrent pas de confidentialité

Boucle en "8" Une boucle en "8" est constituée d'un seul réseau pouvant avoir plusieurs spires. La boucle est alimentée par un seul amplificateur. Il existe une zone d'annulation ponctuelle à la verticale du droit où les fils des spires de croisent. Ces boucles peuvent être installées au sol ou sous plafond si la hauteur le permet.. Ce type de boucle rayonne assez largement dans les trois dimensions. Ces boucles peuvent interférer avec d'autres boucles du voisinage. Ces boucles n'offrent pas de confidentialité.

Spire d'annulation Une spire d'annulation permet de contrôler le débordement sur un côté d'une boucle Une spire d'annulation peut-être inclue à presque tous les systèmes de boucle. Une spire d'annulation peut être utilisée pour éviter les interférences entre des boucles adjacentes situées sur un même plan, ou pour éviter des interférences avec des microphones dynamiques situés sur une scène, par exemple.

Réseau phasé en épingles à faible débordement Ces systèmes peuvent équiper des salles de toutes dimensions et de toutes formes, plates, en pente, en gradins, en hémicycle, avec ou sans trémies, etc. Ils compensent parfaitement les effets du métal et peuvent équiper des structures entièrement métalliques. Ces systèmes offrent un bon contrôle de débordement dans les trois dimensions (environ une largeur de boucle). Ces systèmes sont constitués de deux réseaux en forme de créneaux posés l'un sur l'autre et décalés d'une valeur convenable. Ils sont alimentés par deux amplificateurs, le signal est déphasé dans l'un des réseau. Ces réseaux sont normalement installés au sol, exceptionnellement en hauteur. Le débordement de ces réseaux autorise le voisinage de boucles relativement proches. Ces réseaux n'offrent pas vraiment de confidentialité.

Réseau phasé en épingles à ultra faible débordement Ces systèmes peuvent équiper des salles de toutes dimensions et de toutes formes, plates, en pente, en gradins, en hémicycle, avec ou sans trémies, etc. Ils compensent parfaitement les effets du métal et peuvent équiper des structures entièrement métalliques. Ces systèmes offrent un contrôle rigoureux du débordement dans les trois dimensions (horizontalement 1,50 mètre autour de la boucle et verticalement 3,50 mètres). Ces systèmes sont constitués de deux réseaux en forme de créneaux posés l'un sur l'autre et décalés d'une valeur convenable. Ils sont alimentés par deux amplificateurs, le signal est déphasé dans l'un des réseau. Ces réseaux sont normalement installés au sol. Le très faible débordement de ces réseaux autorise l'installation de boucles très proches sans diaphonie. Ces réseaux peuvent répondre à certains besoins de confidentialité.

Boucles spéciales Dans certains cas il est nécessaire d'avoir recours à des boucles spéciales. Celles-ci sont alors définies précisément à l'aide de logiciels propriétaire sophistiqués. La détermination de certaines boucles peut nécessiter des mesures de pertes in situ. Quelques cas typiques de réalisations sont : Installation d'une boucle SOUS une dalle de béton armé. Installation d'une boucle dans une barge entièrement métallique. Installation d'une boucle dans la salle de spectacle de la Tour Eiffel. Installation de boucles dans des gradins métalliques fixes ou téléscopiques

Kits guichet, bornes interactives et autres boucles Il existe de nombreux cas de communication "seul à seul" où de petites boucles préformées peuvent être utilisées : Guichets et comptoirs d'accueil Interphones Bornes interactives Postes informatiques Musées Etc. Il ne faut pas négliger la qualité de ces boucles qui doivent être convenablement définies en fonction des besoins. Elles doivent être judicieusement installées afin d'offrir la meilleure aide possible. Dans de nombreux cas elles doivent aussi préserver une certaine confidentialité

Définition des systèmes de boucles Sauf rares exceptions, tous les systèmes de boucles peuvent être définis sur plans à l'aide de logiciels propriétaires. D'après les éléments que nous avons pu recueillir, à ce jour, seule une firme Anglaise est capable de déterminer les systèmes de boucles à ultra faible débordement.
